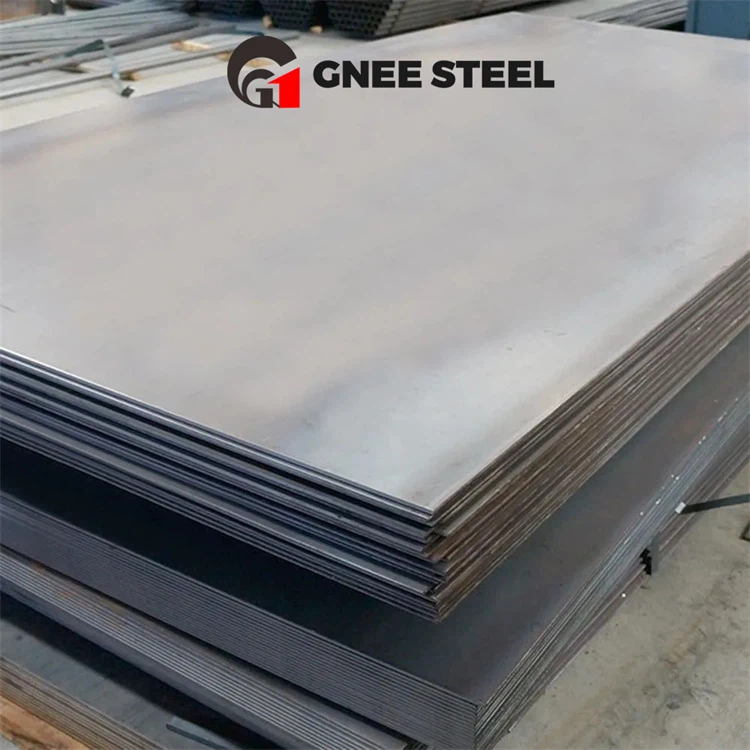

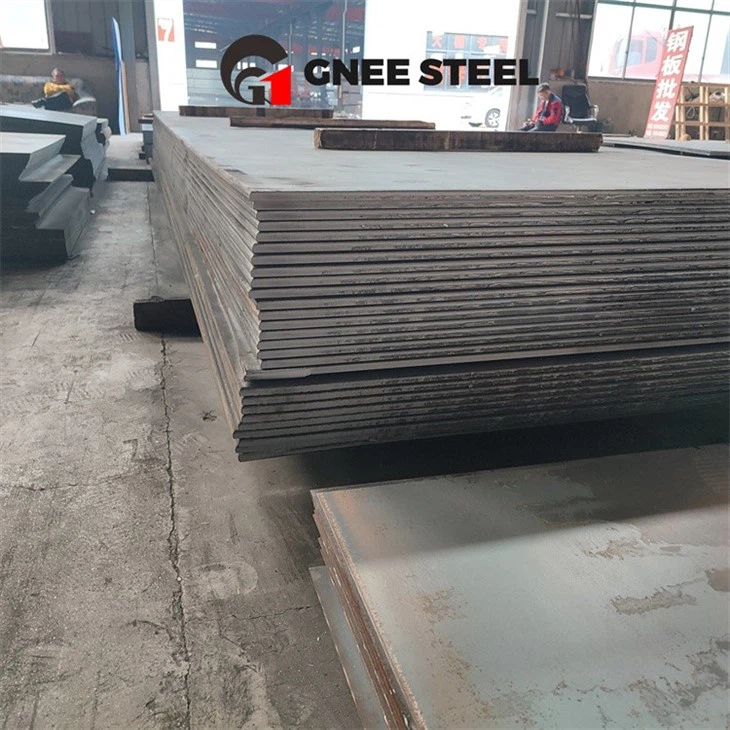

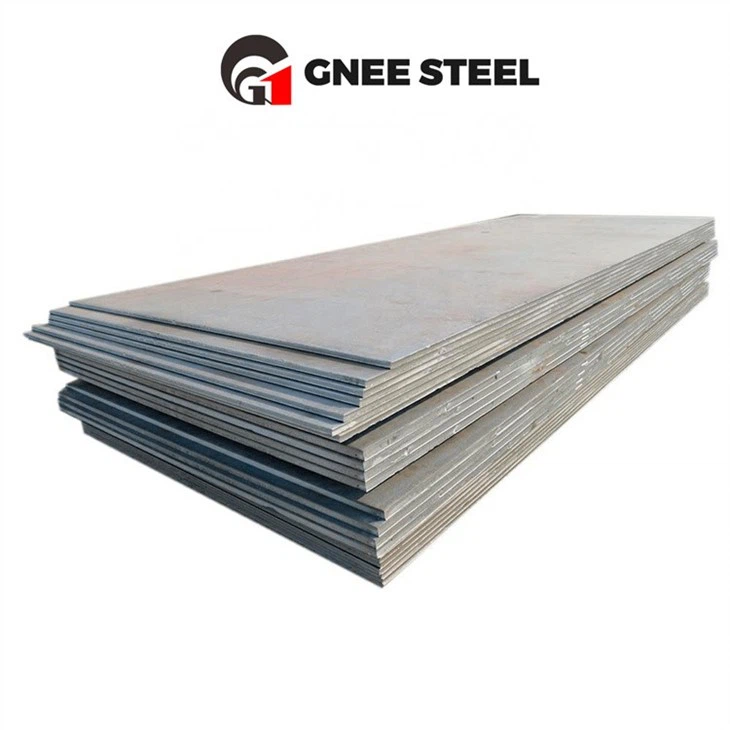

A517 Grade B Pressure Vessel Alloy Plates

แผ่นโลหะผสมความดัน A517 เกรด B

A517 Grade B เป็นแผ่นเหล็กรีดเกรดต่ำที่มีอัลลอยด์ซึ่งสอดคล้องกับข้อกำหนดการผลิต A20 ในช่วงเปิดโล่งภายใต้ออกซิเจนหรือผ่านการผลิตส่วนโค้งไฟฟ้า

ส่งคำถาม

คุยตอนนี้

ASTM-A517-A517M-Standard-specification.pdf

คำอธิบาย

พารามิเตอร์ทางเทคนิค

แผ่นโลหะผสมความดัน A517 เกรด B

ASTM A517 Plate เป็นแผ่นเหล็กโลหะผสมที่มีความแข็งแรงสูงและมีอารมณ์ดีเหมาะสำหรับหม้อไอน้ำแบบเชื่อมฟิวชั่นและภาชนะรับแรงดันอื่น ๆ GNEE Group เสนอ ASTM A517 เกรด A, B, H, S, F, E และ Q สำหรับแอปพลิเคชันของคุณ

แผ่น ASTM A517 เกรด B เป็นแผ่นเหล็กอัลลอยที่ดับและอุณหภูมิเหมาะสำหรับหม้อไอน้ำเชื่อมฟิวชั่นและภาชนะรับแรงดันอื่น ๆ แผ่น A517 เกรด B มีความแข็งแรงของผลผลิตขั้นต่ำ 100 ksi [690 MPa] และการขยายตัวตามขวางของ charpy v-notch ขั้นต่ำที่ 0.015 นิ้ว (0.38 มม.)

A517 เกรด B คุณภาพแผ่นคุณภาพองค์ประกอบทางเคมี

คุณสมบัติ	ค่า	เงื่อนไข	มาตรฐานที่เกี่ยวข้อง	รูปร่าง
โบรอน	0.0005 - 0.005 %	ดับและอารมณ์	ASTM A517	จาน
คาร์บอน	0.15 - 0.21 %	ดับและอารมณ์	ASTM A517	จาน
โครเมียม	0.4 - 0.65 %	ดับและอารมณ์	ASTM A517	จาน
แมงกานีส	0.7 - 1 %	ดับและอารมณ์	ASTM A517	จาน
โมลิบดีนัม	0.15 - 0.25 %	ดับและอารมณ์	ASTM A517	จาน
ฟอสฟอรัส	0.025 %	ดับและอารมณ์	ASTM A517	จาน
ซิลิคอน	0.15 - 0.35 %	ดับและอารมณ์	ASTM A517	จาน
กำมะถัน	0.025 %	ดับและอารมณ์	ASTM A517	จาน
ไทเทเนียม	0.01 - 0.04 %	ดับและอารมณ์	ASTM A517	จาน
วานาเดียม	0.03 - 0.08 %	ดับและอารมณ์	ASTM A517	จาน

คุณสมบัติเครื่องกล A517 เกรด B PVQ

ระดับ		คุณสมบัติเชิงกล A517 เกรด B
ระดับ	ความหนา	ผลผลิต	แรงดึง	การยืดตัว
A517 เกรด B	มม.	MIN MPA	MPA	นาทีต่ำสุด
	6-65	690	795-930	16%
	65-150	620	725-930	14%

A517 หม้อไอน้ำเกรด B ของแผนภูมิน้ำหนักแผ่นเหล็ก

ขนาดใน	น้ำหนักต่อตารางฟุต เป็นปอนด์

4 3/4 x 84	204.200
5 1/2 x 96	224.600
6 x 72	245.000
5 1/2 x 84	224.600
6 x 84	245.000
6 1/2 x 60	265.500
6 x 96	245.000
6 1/2 x 84	265.500
7 x 84	285.900
6 1/2 x 96	265.500
7 x 96	285.900
7 1/2 x 96	306.300
8 x 72	326.700
7 1/2 x 84	306.300
8 x 84	326.700
9 x 60	367.600
8 x 96	326.700
9 x 84	367.600
10 x 60	408.400
9 x 96	367.600
10 x 84	408.400
12 x 84	490.100
10 x 96	408.400
14 x 72	571.800
