วัสดุทนต่อการสึกหรอระดับพรีเมี่ยม
วัสดุทนต่อการสึกหรอและการเสียดสีระดับพรีเมี่ยม|แผ่นโอเวอร์เลย์คาร์ไบด์|แผ่นเหล็กสึกหรอโลหะผสม|การเคลือบผิวแข็ง
คำอธิบายของแผ่นสึกหรอโครเมียมคาร์ไบด์ (CCO)
แผ่นสึกหรอซ้อนทับโครเมียมคาร์ไบด์หรือที่เรียกว่าแผ่น CCO, แผ่นเหล็กสึกหรอทับซ้อนโครเมียมคาร์ไบด์, แผ่น/แผ่นสึกหรอ Bimetallic, แผ่น Bimetal, แผ่นซ้อนทับแบบเชื่อม, แผ่นสึกหรอแบบแข็ง, แผ่นสึกหรอคอมโพสิต, แผ่นสึกหรอแบบแข็ง, แผ่นสึกหรอแบบหุ้ม, แผ่นสึกหรอฟิวชั่น ฯลฯ
แผ่นกันสึกโครเมียมคาร์ไบด์ของเราผลิตโดยการเชื่อมอัลลอยด์คาร์ไบด์ที่มีโครเมียมสูง-สูง- เข้ากับแผ่นฐานเหล็กเหนียว
1) แผ่นฐานเหล็กอ่อนมีความเหนียว ประสิทธิภาพการเชื่อมง่าย รองรับชั้นซ้อนทับ รับความเครียดของโครงสร้าง และเชื่อมต่อกับส่วนอื่นๆ
2) ชั้นเคลือบโครเมียมคาร์ไบด์ประกอบด้วยโครเมียมมากถึง 35% และคาร์บอนสูงถึง 5.5% ซึ่งทำให้มีความแข็งมากและทนทานต่อการเสียดสีสูง
3) กระบวนการเชื่อมเป็นการเชื่อมอาร์คเปิดอัตโนมัติ กระบวนการนี้เป็นกระบวนการหลอมโลหะชนิดหนึ่ง ดังนั้นชั้นโลหะผสมและแผ่นฐานเหล็กอ่อนจะไม่แยกตัวหรือสึกกร่อน และทนทานต่อความร้อนสูง
แผ่นโอเวอร์เลย์โครเมียมคาร์ไบด์คืออะไร?
แผ่นสึกหรอโครเมียมคาร์ไบด์ (CCO) ของ GNEE คือแผ่นหุ้มแข็งพิเศษพร้อมสารเติมแต่งที่ให้ความต้านทานต่อการเสียดสีที่สูงขึ้นในการใช้งานที่มีความเค้นสูงในสภาวะแรงกระแทกปานกลางถึงต่ำ.
ผลิตโดยใช้แผ่นฐานเหล็กอ่อนและเคลือบผิวแข็ง- / หุ้มด้วยลวดโครเมียมสูงที่เป็นกรรมสิทธิ์ของเรา แผ่นสวมโครเมียมคาร์ไบด์ (CCO) ของ GNEE สามารถขึ้นรูปและรีดได้ และสำหรับความต้องการเฉพาะของลูกค้า เราสามารถตัดตามขนาดที่ต้องการได้ และติดหมุดไว้ที่ฐานของแผ่นรองเพื่อให้ถอดออกได้ง่าย
การใช้เพลต CCO
1) ด้วยการเสียดสีสูง ทนต่อการกัดกร่อน และทนต่อแรงกระแทกปานกลาง เพลต CCO ของ GNEE จึงใช้งานได้อย่างมากกับสภาพการทำงานที่หนักหน่วง
2) เพลตของเราใช้กันอย่างแพร่หลายในการผลิตชิ้นส่วนสึกหรอหลายประเภทสำหรับเครื่องจักรก่อสร้าง เครื่องจักรโลหะ โรงงานปูนซีเมนต์ เครื่องจักรทำเหมือง โรงไฟฟ้าพลังความร้อน และลานถ่านหิน
3) เพลต CCO ของเราสามารถยืดอายุการใช้งานของอุปกรณ์ที่เกี่ยวข้องได้อย่างมีประสิทธิภาพ ลดการหยุดทำงานและการบำรุงรักษา
4) หน้าจอ Grizzly, Skip Liners, แผ่นกระโปรง, ถาดป้อน, ถุงซับ, Crusher Liners, Bucket Liners, ชั้นหน้าจอ, ใบพัดลม, Liners เบรกเกอร์และบาร์, Liners เตียงรถบรรทุก, หัวฉีดฟีด
อีเมล-
ข้อกำหนดที่แตกต่างกันสำหรับการอ้างอิงของคุณ
| ชื่อสินค้า | แผ่นเหล็กเคลือบโครเมียมคาร์ไบด์เคลือบแข็งสูงที่ทนทานต่อการสึกหรอ |
| เกรดวัสดุ | แผ่นฐาน: เหล็กอ่อน A36/Q235B / Q345B |
| แผ่นเคลือบแข็ง: โอเวอร์เลย์คาร์ไบด์สูงโครเมียมสูง | |
| เทคนิค | การเชื่อมแบบเชื่อมแข็ง, การเชื่อมอาร์กแบบเปิด, การเชื่อมอาร์กแบบจมอยู่ใต้น้ำ |
| การรักษาพื้นผิว | Hardfacing, Surfaceing, Overlaying, Clading, Coated ฯลฯ |
| ขนาด (มม.) | ความหนาของแผ่นบาส : 3 ~ 100 มม |
| ความหนาของชั้นเชื่อม : 3 ~ 50 มม | |
| โครงสร้างยอดนิยม: 3+3, 4+4, 5+5, 6+4, 6+5, 6+6, 6+8, 8+4, 8+5, 8+6, 8+7, 8+8, 10+4, 10+5, 10+6, 10+7, 10+8, 10+9, 10+10, 10+20, 12+4, 12+5, 12+6, 12+7, 12+8, 12+10, 12+11, 12+12, 14+6, 14+8, 14+10, 16+6, 16+8, 16+10, 18+6, 18+8, 18+10, 20+5, 20+6, 20+8, 20+10, 20+20, 30+10, 40+10 , ตรงตามความต้องการของลูกค้า |
|
| ความกว้าง * ความยาวยอดนิยม: แผ่นสวมเชื่อมอาร์คแบบเปิด 1400 * 3400 มม. แผ่นเชื่อมอาร์คที่จมอยู่ใต้น้ำ 1400 * 3400 มม., 1400 * 3500 มม., 2100 * 3500 มม. ฯลฯ |
| คุณสมบัติ | ก) C: 3.0 ~ 5.0 % ; Cr : 27% ~ 45 % |
| b) ความแข็ง: 58 ~ 65 HRC แผ่นเหล็กส่วนใหญ่สูงถึง 60 HRC | |
| c) โครงสร้างจุลภาค: เศษส่วนปริมาตรของคาร์ไบด์ (Cr7C3) บนโครงสร้างจุลภาคสูงกว่า 50% | |
| ง) ความต้านทานต่อการขัดถู: เหล็กกล้าคาร์บอนต่ำ 30 เท่า และเหล็กอบร้อน- 12 เท่า | |
| e) ความเรียบ: ความเรียบสม่ำเสมอ ±3 มม./ม | |
| f) ความทนทานต่อความหนา: ความหนาของการซ้อนทับสม่ำเสมอ ความอดทนอยู่ภายใน 0 ~ 0.5 มม |
คุณสมบัติอื่น ๆ ของแผ่นสึกหรอโครเมียมคาร์ไบด์
โครงสร้างจุลภาค: เศษส่วนปริมาตรปฐมภูมิคาร์ไบด์ (M7C3) สูงกว่า 50%
ความแข็งแบบร็อกเวลล์: อนุภาคแข็งของโครเมียมคาร์ไบด์มีการกระจายเท่าๆ กันตลอดการซ้อนทับ และคาร์ไบด์จะกระจายในแนวตั้งบนพื้นผิวชั้นสึกหรอในรูปแบบของเส้นใยซึ่งสร้างโครงสร้างจุลภาคที่แข็งแกร่ง ความแข็งของแผ่น CCO อยู่ระหว่าง 55-64 HRC ขึ้นอยู่กับความหนาของการซ้อนทับ เช่น ความหนารอยเชื่อมมากกว่า 12 mm และความแข็งมากกว่า 62 HRC
ความต้านทานต่อการสึกหรอ: การทดสอบของเราแสดงให้เห็นว่าประสิทธิภาพการต้านทานการเสียดสี-ของแผ่นเคลือบโครเมียมคาร์ไบด์ (แผ่น CCO ) สูงกว่าเหล็กเหนียวถึง 20 เท่าและสูงกว่าเหล็กอบร้อน-ถึง 8 เท่า
ความทนทานต่อความเรียบ: ±3 มม./ม.
ความทนทานต่อความหนา: ความหนาซ้อนทับสม่ำเสมอ, ความอดทนภายใน 0-0.3 มม
ข้อมูลจำเพาะของแผ่นซ้อนทับโครเมียมคาร์ไบด์
แผ่นปิดทับโครเมียมคาร์ไบด์ GNEE มีจำหน่ายหลายเกรดเพื่อให้เหมาะกับสภาพการทำงานที่หลากหลาย:
HH-700B: เหมาะสำหรับการใช้งานที่มีการเสียดสีสูงและมีแรงกระแทกปานกลาง
HH-750B: เหมาะสำหรับการใช้งานที่มีการเสียดสีอย่างรุนแรงและการกระแทกปานกลาง
วัสดุฐาน: เหล็กเหนียว, Q235, Q345 หรือ A36
|
องค์ประกอบทางเคมีหลักของรอยเชื่อม (รอยเชื่อม 3 รอบ) |
||||||
|
พิมพ์ |
C |
Cr |
ศรี |
มน |
Ni,V,Ti, Mo, Nb,W |
ความแข็ง |
|
HH-700B |
4.8-5.5% |
23-28% |
0.7-1.5% |
0.6-1.0% |
เหมาะสม |
มากกว่าหรือเท่ากับ 60 HRC |
|
HH-750B |
5.0-6.0% |
25-32% |
0.7-1.5% |
0.6-1.0% |
เหมาะสม |
มากกว่าหรือเท่ากับ 60 HRC |
|
ฮฮ-850A |
5.0-6.0% |
35-40% |
0.7-1.2% |
0.5-1.0% |
เหมาะสม |
มากกว่าหรือเท่ากับ 60 HRC |
|
ฮฮ-80โปร |
5.0-6.2% |
20-25% |
0.7-1.2% |
0.4-0.8% |
5.0-6.5% |
มากกว่าหรือเท่ากับ 60 HRC |
ขนาดมาตรฐานของแผ่นโอเวอร์เลย์โครเมียมคาร์ไบด์
|
ความหนา |
ขนาด |
Cพื้นที่บันได |
|
3 ต่อ 3 |
1,000×1500มม |
1.5 ตร.ม./แผ่น |
|
3 วันที่ 5, 4 วันที่ 4, 4 วันที่ 6 , 6 วันที่ 6, 4 วันที่ 8, 5 วันที่ 8, 6 วันที่ 8, 7 วันที่ 8 |
1480×3041มม |
4.5 ตร.ม./แผ่น |
|
8 วันที่ 8, 8 วันที่ 10, 10 วันที่ 10 |
1470×3062มม |
4.5 ตร.ม./แผ่น |
|
12 วันที่ 12 |
1460×3083มม |
4.5 ตร.ม./แผ่น |
หมายเหตุ: นอกจากนี้ยังมีเพลตขนาด 1400×2900 มม., 1400×2850 มม., 1500×3000 มม., 2000*3000 มม. และ 2100*3100 มม.
ความหนาและขนาดอื่น ๆ สามารถปรับแต่งได้
นอกจากนี้เรายังสามารถตัด งอ และเชื่อมแผ่นเคลือบโครเมียมคาร์ไบด์ให้เป็นรูปทรงและชิ้นส่วนเฉพาะได้ พร้อมทั้งรักษาความเรียบที่ดีไว้
มีกระบวนการซ่อมและประกอบมากมาย
กระบวนการเชื่อมและตัดไม่ส่งผลต่อคุณสมบัติต้านทานการสึกหรอของ GNEE CHROMIUM CARBIDE OVERLAY PLATE นอกจากนี้ยังมีลวดเชื่อมที่เข้าคู่กันเพื่อป้องกันข้อต่อและตะเข็บภายใน
แผ่นโอเวอร์เลย์โครเมียมคาร์ไบด์สามารถตัดและขึ้นรูปได้ง่าย

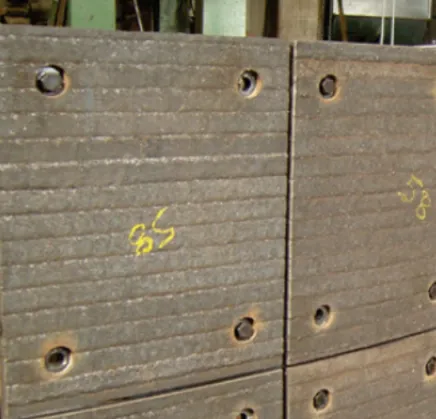

♦ เจาะรู
รูตรงและรูเทเปอร์
♦ การเชื่อมแบบฝังด้วย Bolt ที่ด้านหลัง
การฝังสลักเกลียวที่ผ่านการแปรรูปแล้ว-ไว้ที่ด้านหลังของแผ่นกันสึก
♦ การดัด
แผ่นซ้อนทับโครเมียมคาร์ไบด์สามารถขึ้นรูปเย็นและทำเป็นเส้นโค้งของกรวยได้

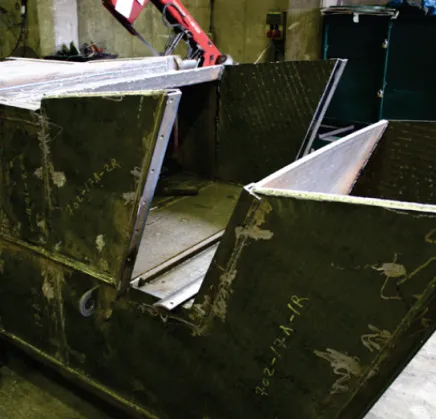

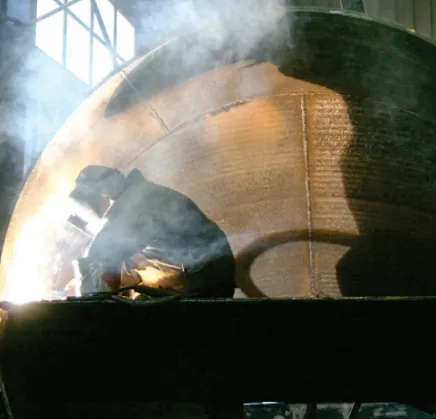

♦ การเชื่อม
แผ่นซ้อนทับโครเมียมคาร์ไบด์สามารถเชื่อมและประกอบเป็นชิ้นส่วนที่สึกหรอได้
รายละเอียดบรรจุภัณฑ์: พาเลทเหล็กและฟิล์มห่อ
สวมบรรจุภัณฑ์ชิ้นส่วน
สวมชิ้นส่วนบรรจุภัณฑ์ด้วยฟิล์มห่อบนพาเลทเหล็กบรรจุลงในภาชนะ
การผลิตแผ่นสึกหรอ

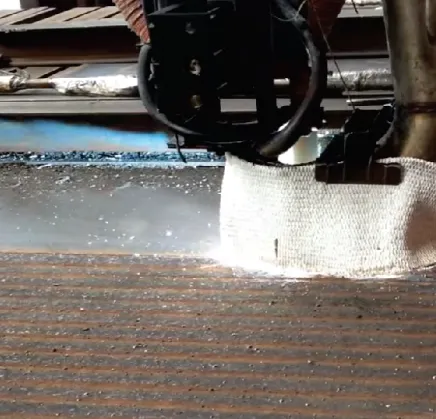

1. การหุ้ม
เราผลิตแผ่นเคลือบโครเมียมคาร์ไบด์ด้วยเครื่องหุ้มอัตโนมัติที่มีประสิทธิภาพสูง ระบบการเชื่อมที่มีความเสถียร พร้อมด้วยสายไฟหน้าโค้งแบบเปิดพิเศษที่ออกแบบมาเป็นพิเศษของเรา ทำให้มั่นใจได้ว่าแต่ละแผ่นมีคุณภาพโดดเด่น
2. แฟบ
เครื่องปรับระดับแบบมืออาชีพ 11 ม้วนช่วยให้มั่นใจได้ว่าแผ่นมีความโค้งงอต่ำกว่า 5 มม
3. การตัด
เครื่องตัดพลาสม่าความแม่นยำสูงช่วยให้ลูกค้าสามารถตอบสนองความต้องการที่แตกต่างกันของลูกค้าได้อย่างกว้างขวาง ทั้งในด้านมิติ รูปร่าง การเจาะรู ฯลฯ
4. วาดภาพตามต้องการ
สุดท้ายนี้เราจะทาสีแผ่นป้องกันสนิม ลูกค้าสามารถเลือกสีทาแบบใส บล็อก หรือสีอื่นๆ ได้ตามชอบ
5. ทำพาเลทและขนย้าย
บริการที่มี:
การตัด
ใช้พลาสมาหรืออาร์คอากาศ แนะนำให้ใช้พลาสมาอาร์คสำหรับสภาพแวดล้อมในโรงงาน ส่วนโค้งของอากาศเป็นที่น่าพอใจที่-ตำแหน่งของไซต์งานสำหรับการตัดและประกอบแผ่นพรีคัทหรือแถบตัดตามความยาว
การขึ้นรูป
สามารถรีดเย็นหรือรีดให้มีรัศมี 10"- รีดร้อนเพื่อให้ได้รัศมีที่แคบยิ่งขึ้น ปรึกษาฝ่ายวิศวกรรมของเราสำหรับข้อมูลเพิ่มเติม
หลุม
รูที่ตัดด้วยพลาสมามีขนาดใหญ่เกินไป จากนั้นจึงเชื่อมเข้ากับปลั๊กเหล็กเหนียวที่กลึงแล้ว- เมื่อต้องการความแม่นยำ ควรเจาะปลั๊กเหล็กเหนียวหลังการติดตั้ง สามารถขุดรูเคาเตอร์ซิงค์ได้โดยใช้เครื่อง Buggo พร้อมด้วยคบเพลิงพลาสม่าที่ใช้งานร่วมกันได้
การเชื่อม
สามารถเชื่อมแถบและแผ่นเข้าตำแหน่งได้โดยใช้อิเล็กโทรดเหล็กอ่อนเพื่อเชื่อมแผ่นฐานกับส่วนประกอบที่เป็นเหล็กเหนียว เมื่อเชื่อมกับโลหะที่ไม่เหมือนกัน ให้ใช้อิเล็กโทรดไฮโดรเจน AWS E309-16 เมื่อแผ่นที่มีขนาดใหญ่กว่า 4 ตารางฟุตจะต้องสัมผัสกับแรงกระแทกสูง ให้เชื่อมปลั๊กบริเวณส่วนกลางของแผ่นเพื่อป้องกันความล้าที่เกิดจากสภาพแวดล้อมขนาดเล็ก สำหรับการเคลือบผิวแข็งบนรอยเชื่อมไฮโดรเจนต่ำ เราแนะนำให้ผ่านสองครั้งโดยมีอิเล็กโทรดเชื่อมที่มีโครเมียม 26% ถึง 30%
